ТОП-5 ошибок при подключении частотных преобразователей

ТОП-5 ошибок при подключении частотных преобразователей

Рассказываем о главных ошибках, которых стоит избегать при первом включении.

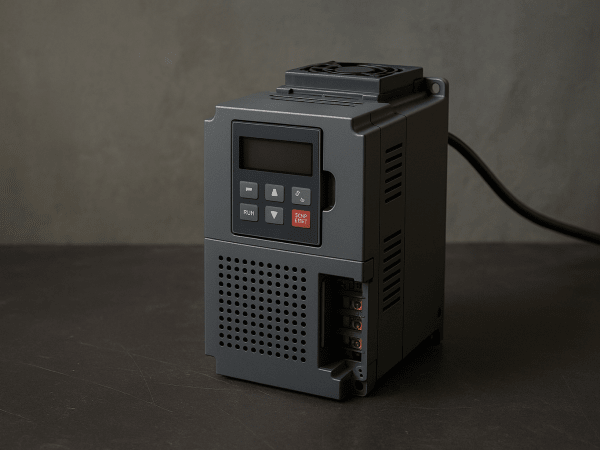

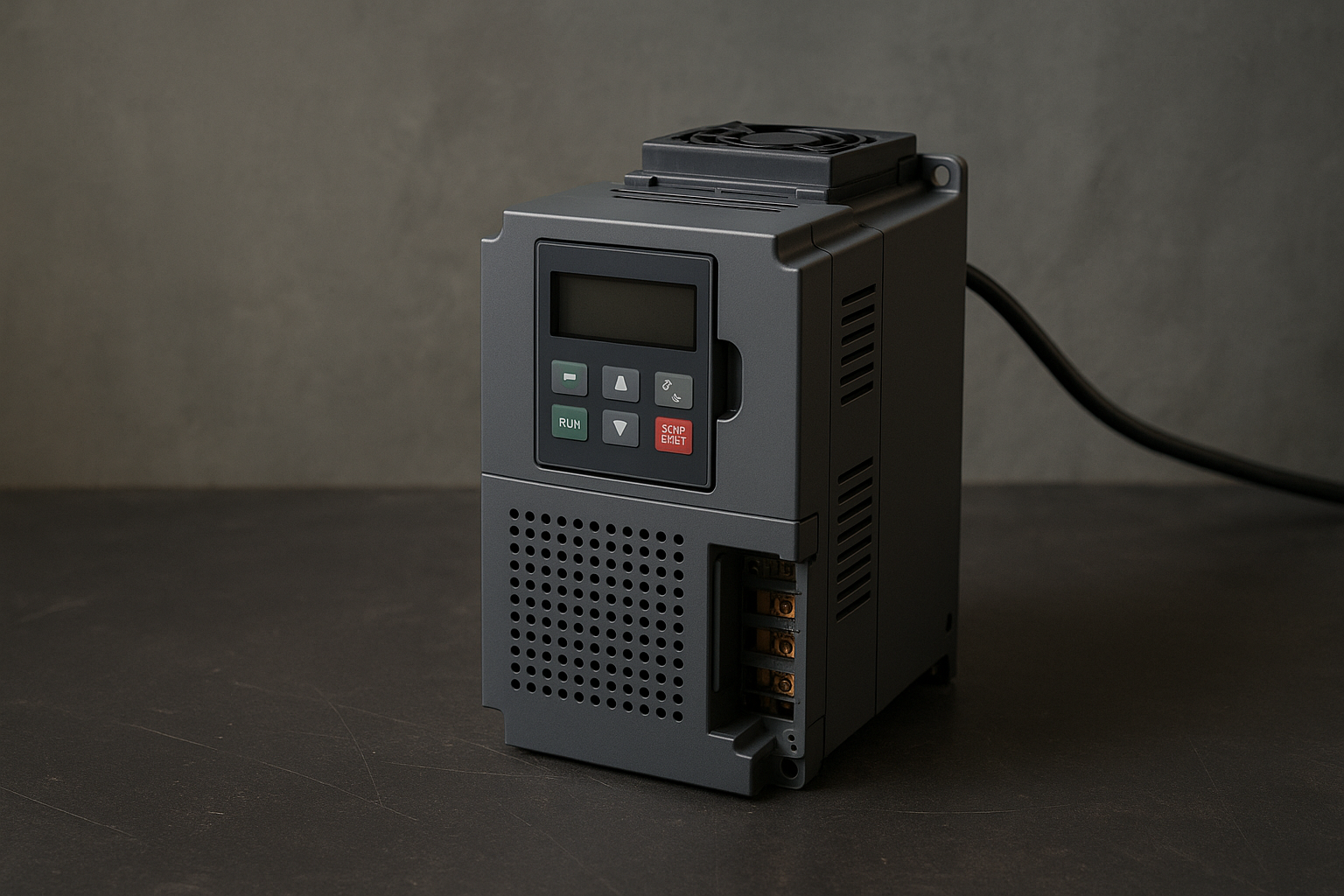

Частотный преобразователь (ЧП) — устройство, которое регулирует частоту и напряжение, подаваемое на электродвигатель. Благодаря этому можно:

  • управлять скоростью вращения мотора;
  • реализовать плавный пуск и торможение;
  • снизить энергопотребление;
  • защитить оборудование от перегрузок.

Он широко используется в промышленности, вентиляции, насосных системах, станках, конвейерах, лифтах и даже в бытовых установках. Но вся магия управления работает только тогда, когда ЧП подключён правильно. И вот тут начинается настоящая "игра в угадайку" для неподготовленных.

Ошибка №1: Подключение без заземления или с ошибками в защитном контуре

Что происходит:
Заземление считают ненужной опцией, особенно в условиях экономии или при временном монтаже. Часто просто игнорируют требования производителя и подключают ЧП по принципу "работает — и ладно".

Чем это грозит:

  • Сбои в работе инвертора;
  • Ошибки по току утечки;
  • Повреждение сигнальной электроники (например, энкодеров);
  • Повышенное электромагнитное излучение;
  • Удар током при прикосновении к корпусу.

Правильно:
Всегда подключать заземление в соответствии с рекомендациями. Использовать выделенный контур, избегать «земельных петель», применять провода нужного сечения. Не соединять "ноль" и "землю" в одной точке.

Ошибка №2: Неправильное подключение электродвигателя (звезда/треугольник)

Что происходит:
Часто электродвигатель подключают по схеме, не соответствующей выходным параметрам частотника. Или забывают переставить перемычки в коробке клемм мотора.

Результат:

  • Перегрев двигателя;
  • Недостаточная мощность;
  • Срыв пуска;
  • Выход из строя преобразователя (перегрузка по току);
  • Увеличенное энергопотребление.

Что нужно делать:
Сначала смотрим характеристики двигателя (на шильдике). Если он рассчитан на 380 В при подключении по "треугольнику", то при подаче 3×380 В — только «треугольник», и никаких «звёзд». На низковольтных ЧП с входом 220 В можно использовать «звезду», но при корректной настройке.

Подсказка:
Если мотор гудит, но не крутится — первым делом проверьте схему соединения обмоток.

Ошибка №3: Отсутствие фильтров и помехозащиты

Что происходит:
Решив сэкономить, пользователь игнорирует входные и выходные фильтры. А в промышленных условиях, особенно при длинных кабелях, это почти гарантирует проблемы.

Что может случиться:

  • Нестабильная работа оборудования поблизости;
  • Повреждение датчиков или логики;
  • Сбои в работе PLC, ЧПУ, контроллеров;
  • Ошибки связи по Modbus, CAN, Profibus и др.;
  • Быстрый износ изоляции мотора из-за высокочастотных выбросов.

Что нужно делать:
Использовать входные EMC-фильтры (устанавливаются перед ЧП), дроссели и синусоидальные фильтры на выходе (особенно при длине кабеля >10 м). Экранировать кабели, правильно заземлять оболочку, избегать прокладки вместе с силовыми линиями.

Важно:
Даже если ЧП работает — без фильтров его «вредное влияние» распространяется на всё рядом стоящее оборудование.

Ошибка №4: Неверная настройка параметров ЧП

Что происходит:
После подключения пользователь не открывает руководство, а просто запускает устройство в режиме по умолчанию. Некоторые — даже не знают, что у ЧП есть меню конфигурации.

Типичные ошибки:

  • Несоответствие частоты и тока двигателю;
  • Отсутствие ограничения пускового тока;
  • Слишком резкое ускорение/торможение;
  • Неверный выбор режима торможения;
  • Игнорирование защитных настроек (перегрев, перегрузка, U/f-кривая).

Результат:

  • Перегрев обмоток;
  • Дрожание или «зависание» мотора;
  • Нестабильная работа;
  • Повреждение привода или нагрузки;
  • Частое срабатывание аварийных защит.

Что делать:
Настроить:

  • Номинальные параметры двигателя (напряжение, ток, частота);
  • Ограничение по току;
  • Плавный пуск и останов;
  • Тип нагрузки (линейная, вентиляторная, инерционная);
  • Защиту от перегрева и скачков тока.

Полезно:
Большинство ЧП имеют заводские шаблоны конфигурации — используйте их как основу.

Ошибка №5: Неправильная организация охлаждения

Что происходит:
Частотник монтируется в шкаф без вентиляции, рядом с источниками тепла или с нарушением расстояний между компонентами.

Итог:

  • Перегрев IGBT-модулей;
  • Срабатывание защиты по температуре;
  • Снижение ресурса компонентов;
  • Преждевременный выход из строя.

Правильно:

  • Обеспечить свободный приток и отток воздуха;
  • Соблюдать минимальные зазоры (обычно от 10 см);
  • Использовать вентиляционные каналы, вытяжки;
  • При работе в пыльной среде — регулярно чистить радиаторы;
  • Монтировать ЧП в отдельный отсек с теплоотводом (для мощных моделей).

Подсказка:
Если корпус «печёт» руку — значит, он уже работает в критическом режиме.

Дополнительные ошибки, которые тоже стоят денег

Хотя в списке — 5 главных проблем, стоит упомянуть и другие частые «ляпы»:

  • Подключение нагрузки с обратным током без тормозного резистора;
  • Перепутанные фазы на выходе (двигатель вращается в другую сторону);
  • Запуск ЧП без двигателя «на холостом ходу» (некоторые модели не допускают);
  • Подключение без внешней защиты (автомат, УЗО);
  • Отсутствие предохранителей в силовой цепи;
  • Игнорирование параметров кабеля (сечение, длина, экранирование);
  • Неверная установка заземляющих шлейфов (цепь «земля — ноль»).

Каждая из этих ошибок может привести к неприятным последствиям, от неработающей вентиляции до полного выхода из строя всей автоматизации.

Как избежать проблем: чек-лист правильного подключения

Вот краткий список, который стоит распечатать и повесить рядом с местом установки:

  • Проверено заземление (отдельный контур, соответствие ПУЭ);
  • Подключен двигатель по правильной схеме (звезда/треугольник);
  • Использованы EMC-фильтры и дроссели (при необходимости);
  • Задан номинальный ток и частота двигателя;
  • Настроены защита и ограничения пуска;
  • Организована вентиляция шкафа или корпуса;
  • Проверены все соединения, затянуты клеммы;
  • Протестирована работа в разных режимах;
  • Задокументированы настройки и сохранена конфигурация.

Соблюдение этого алгоритма позволяет забыть о частотнике как о проблеме — и использовать его как надёжный инструмент управления.

Что делать, если всё-таки допустили ошибку?

Если ЧП не запускается, выдаёт ошибку или повёл себя «странно» сразу после подключения:

  • Не паниковать — отключите питание;
  • Ознакомьтесь с кодом ошибки в инструкции;
  • Проверьте базовые подключения и настройки;
  • Если ошибка критическая — не включайте повторно;
  • Обратитесь к специалисту или в техподдержку.

Не стоит пытаться «прожечь» ошибку повторными запусками — это только усугубит ситуацию.

Частотный преобразователь — надёжный и эффективный инструмент, но только в умелых руках. Подключение "на авось", без понимания принципов и инструкций, — путь к поломкам, простою и пустым затратам.

Запомните:

  • Не экономьте на фильтрах и защите;
  • Не пренебрегайте заземлением;
  • Не игнорируйте инструкцию;
  • Не спешите — настройка важнее скорости.

А если всё сделано правильно, то частотник будет работать годами — тихо, стабильно и экономично. Именно так, как он и должен.
